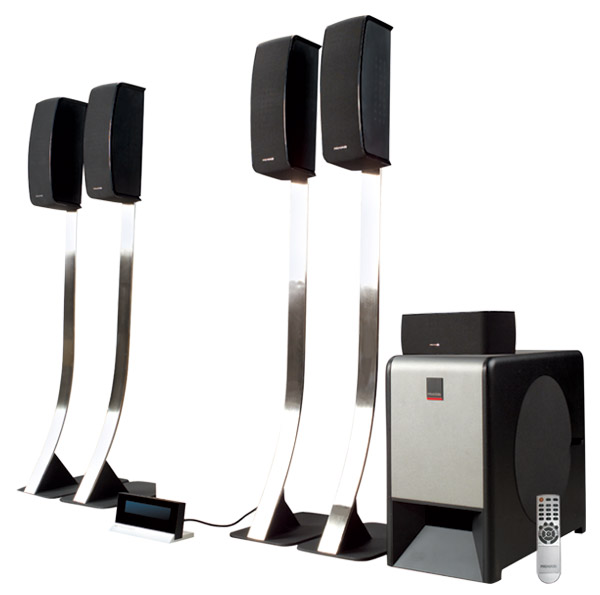

Акустическая система X27 - это отличная система как для тех, кто не представляет свою жизнь без музыки, так и для тех, кто любит смотреть фильмы на DVD.
Для максимального озвучивания пространства сателлиты можно поставить на пол или закрепить на стене. Звучание системы представляет собой идеальное сочетание: чистых высоких, средних и глубоких низких частот. Это достигается благодаря двухполосным сателлитам и 8" динамику сабвуфера. Систему можно устанавливать рядом с монитором: магнитное экранирование динамиков препятствует возникновению помех.
Системой очень удобно управлять, благодаря пульту ДУ.

Технические особенности:
• Изящный стиль "hi-tech"
• Сателлиты подходят для настенного монтажа
• Пульт дистанционного управления и выносной LCD-дисплей
• 4 стойки (для фронтальных и тыловых сателлитов) в комплекте
• 25 мм шелковая тканая мембрана ВЧ динамика с низким резонансом и неодимовой магнитной системой
• Пара композитных динамиков с высокой линейностью разработанных Питером Ларсеном
• Гладкая частотная характеристика
• Великолепное воспроизведение басового регистра благодаря внешнему сабвуферу

Технические характеристики

• Выходная мощность 360 Вт RMS
• Диапазон частот 25 - 22 000 Гц
• Чувствительность 300 мВ
• Сопротивление сателлиты: 8 Ом, сабвуфер: 4 Ом
• Соотношение сигнал / шум > 80 дБ
• Разделение каналов > 40 дБ



Размеры динамиков

• Сателлиты : 1" + 2 х 3"
• Сабвуфер : 8"

Защита магнитное экранирование динамиков



ПДУ есть

Цвета черный

Размеры (ШхГхВ)

Сателлиты: 98x115x390 мм

Сабвуфер: 205x480x370 мм

Вес 26.2 кг

Комплект поставки
В упаковке, которая состоит из двух вставленных друг в друга коробок – транспортировочной и продажной, – аккуратно уложены следующие компоненты:

• Сателлиты 5 шт.
• Сабвуфер 1 шт.
• Стойки для сателлитов: большие 4 шт.
• Блок управления 1 шт.
• Пульт дистанционного управления 1 шт.
• Батарейки ААА 2 шт.
• Кабель 6RCA – 6RCA 1 шт.
• Кабель 2RCA – 2RCA 1 шт.
• Кабель 2RCA – mini Jack 1 шт.
• Аудиокабель 30 м
• Руководство для пользователя 1 шт.
• Гарантийный талон 1 шт.

Каждый сателлит располагается в своем пенопластовом отсеке, словно в отдельной коробке. Для проводов и всего остального также выделено место в виде отдельного отсека.

Стойки запакованы в две отдельные коробки, а в каждой коробке находятся по две стойки. В сумме система поставляется в трех коробках.
Длина аудиокабеля составляет 30 метров. Это весьма удобно тем, что не ограничивает простор мысли для расположения компонентов системы в помещении.



Внешний вид

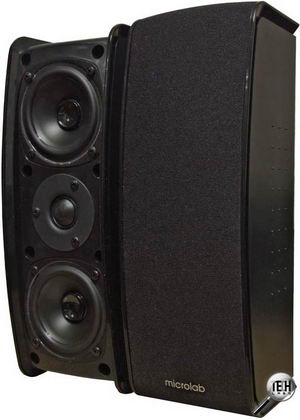

Сателлиты все одинаковые как внешне, так и внутренне. Центральный сателлит должен располагаться в горизонтальном положении, чему свидетельствует горизонтальная надпись на его передней панели.
Стойки всех сателлитов имеют оптимальную высоту – около 90 см. Как раз на этом уровне от пола наиболее вероятно может быть расположено голова слушателя, сидящего, например, на диване перед телевизором. ВЧ динамик, таким образом, располагается как раз на уровне уха слушателя, что является лучшим вариантом для восприятия высоких частот. Стойки выполнены из изогнутого алюминиевого профиля, окрашенного в цвет "серебристый металлик", и имеют в основании массивную металлическую пластину. Крепятся сателлиты к стойкам с помощью винта, который прикручивается рукой к задней их стенке.

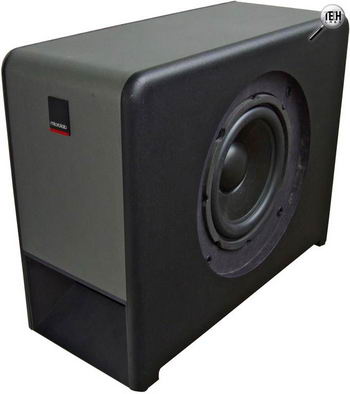

Окраска сабвуфера выполнена в черно-серебристом цвете, что гармонирует с сателлитами и стойками к ним. Акустическое оформление сабвуфера – фазоинвертор. Динамик закреплен на боковой стенке. Фазоинвертор щелевидного типа выведен на переднюю стенку.

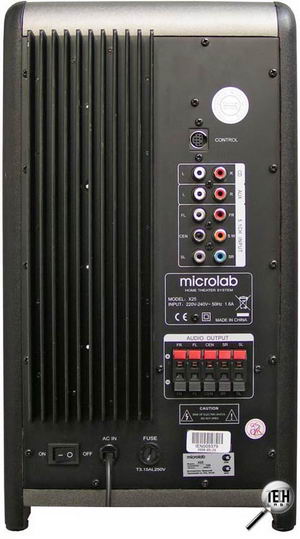

На задней стенке сабвуфера располагаются RCA-разъемы для подключения источников звука: стереовходы CD и AUX и входы для подключения источников звука формата 5.1. Для блока управления предназначен многоконтактный разъем размера mini-DIN.

Конструкция

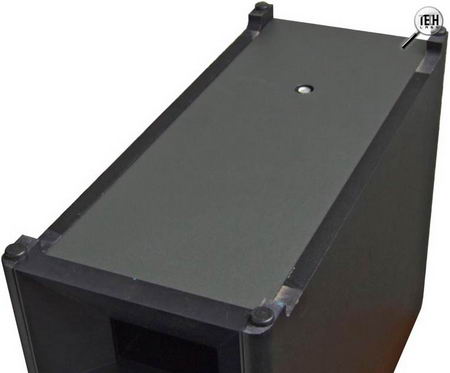

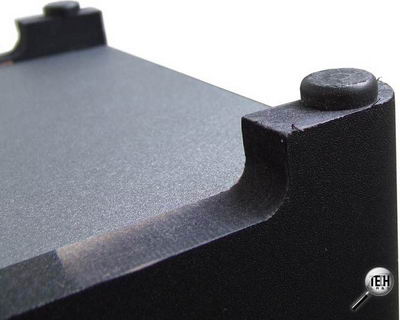

Для уменьшения вибраций и лучшей устойчивости снизу к стойкам колонок приклеены резиновые ножки. У сабвуфера ножки сделаны весьма оригинально. Вместо того, чтобы приклеивать различные подставки, шипы и тому подобные штучки, боковые стенки просто немного выступают вниз на габариты сабвуфера, а в них вырезаны уступы в виде ножек. И вот к этим уступам уже приклеены резиновые ножки. Такое решение и элегантно и в то же время обеспечивает надежную опору.

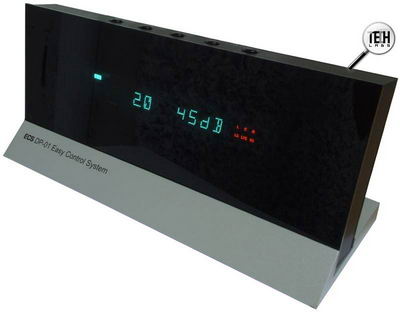

Наличие выносного блока управления весьма удобно, так как позволяет расположить его на видном месте и легко управлять системой. В этот блок вынесены кнопки, отвечающие за основные функции, такие как режим stand-by, выбор входа, выбор режима звучания и громкость. Также есть большой индикатор, на котором отображаются все выбранные входы и режимы звучания, уровни громкости и регулировки тембра. Информативность индикации вполне достаточная.

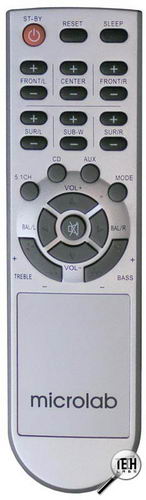

Пульт дистанционного управления не выделяется ярким дизайном, что только приветствуется, и хорошо сбалансирован, поэтому удобно лежит в руке. Все кнопки удобно скомпонованы. Самые основные – для регулирования громкости и тембра по двум полосам (НЧ, ВЧ) – расположены отдельно и весьма продуманно для управления "вслепую".

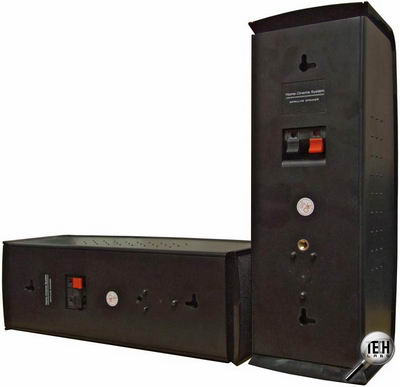

Можно не ставить сателлиты на стойках на пол, можно повесить их на стену или другую вертикальную плоскость как в вертикальном, так и в горизонтальном положении, для чего на задней стенке сателлитов есть соответствующие крепежные вырезы.

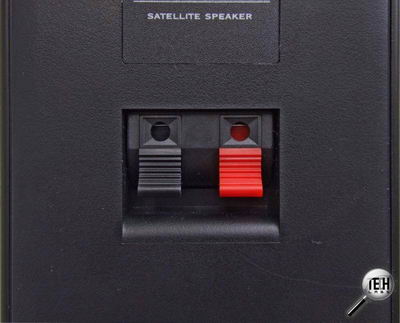

На задней стенке также располагаются пружинные разъемы для подключения сателлитов к усилителю.

Корпуса сателлитов сделаны из пластмассы, на внутренней стороне стенок присутствуют ребра жесткости. Они необходимы, так как мощность колонки обязывает сделать корпус жестким, чтобы улучшить поглощение звуковых волн внутри него и уменьшить вероятность паразитных вибраций.

Корпус сабвуфера выполнен из акустического фибролита. Толщина всех стенок, кроме нижней, составляет 15 мм. Нижняя стенка состоит из двух фибролитовых плит толщиной 12 мм и 8 мм. Такое решение делает корпус более прочным и массивным, что уменьшает возможность его паразитных вибраций. Стенка, на которой установлен динамик, двойной толщины. Таким же образом укреплена и стенка с противоположной стороны.
Порт фазоинвертора имеет прямоугольное сечение с небольшим конусообразным расширением у выхода. Прямоугольное сечение позволяет сократить длину порта фазоинвертора и уменьшить вероятность "органных" резонансов. Конусообразное расширение также не только способствует уменьшению длины порта, но еще и позволяет избавиться от струйных шумов. Примененные технологии действительно себя оправдывают: на самой большой громкости сабвуфер звучит четко, размеренно и мощно.

Внутри корпуса сабвуфера, как и внутри сателлитов, полностью отсутствует демпфирование.

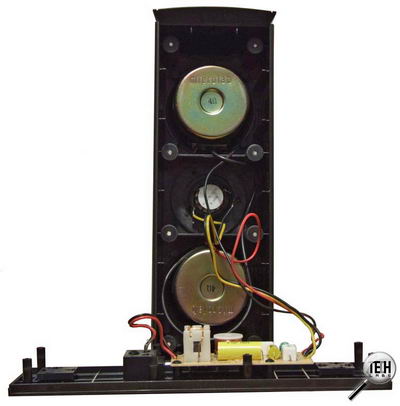

Сопротивление всех среднечастотных динамиков сателлитов и низкочастотного динамика сабвуфера – 4 Ом. В сателлитах среднечастотные динамики соединены последовательно. Высокочастотный твитер имеет сопротивление 6 Ом. Магнитная система среднечастотников экранирована, что в условиях современности необходимо для возможности установки сателлитов возле телевизора или другой чувствительной к электромагнитным полям техники.

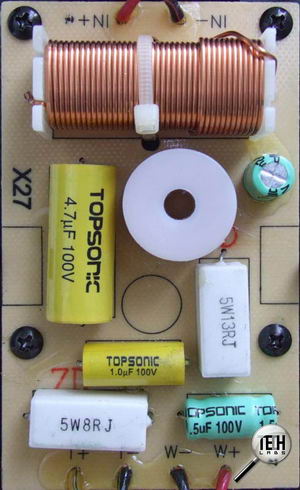

В сателлитах присутствует качественный разделительный фильтр второго порядка без цепей коррекции.

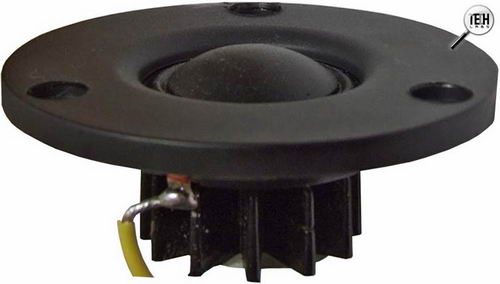

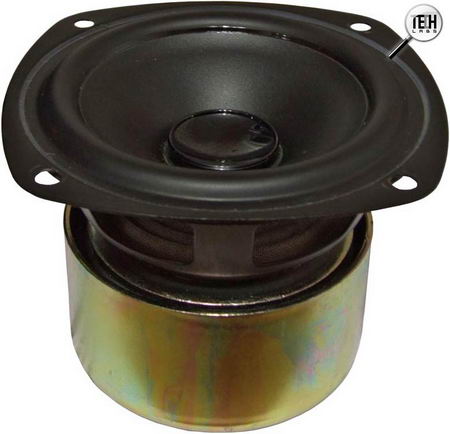

Диффузор динамиков сателлитов сделан из полипропилена, подвес диффузора выполнен из резины, пылезащитный колпачок пластиковый, вогнутой формы. Твитер купольного типа с тканевым диффузором.

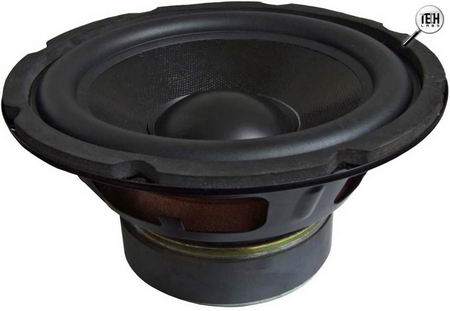

Диффузор динамика сабвуфера бумажный, подвес резиновый и довольно жесткий, колпачок пластиковый. Магнитная система не экранирована.

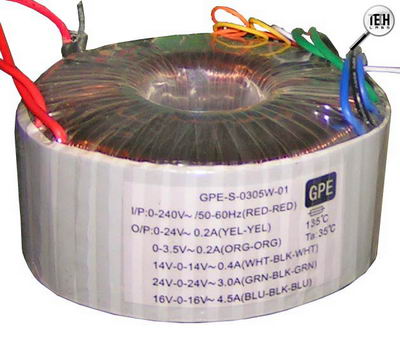

Электронная часть состоит из двух плат: платы предварительного усиления и обработки сигнала и платы усилителей мощности. За обработку сигнала отвечает звуковой процессор PT2323. Он обеспечивает диапазон регулирования громкости в 60 дБ, тембра – +-5 дБ, громкости каждого отдельного канала – +-6 дБ. Предварительные усилители построены на широко распространенных операционных усилителях YG4558. На плате усилителей мощности – три микросхемы TDA7265 (до 32 Вт (RMS) при нагрузке 8 Ом), предназначенных для работы с сателлитами, и одна микросхема TDA7294 – для работы с сабвуфером. Последняя позволяет отдавать в нагрузку сопротивлением 4 Ом мощность до 100 Вт (RMS). Для питания усилителей сабвуфера и сателлитов используются различные обмотки торроидального трансформатора. Сам трансформатор очень массивный, что говорит о его полноценной возможности обеспечивать необходимый ток для нагрузки. На выходе он имеет следующие обмотки:

U	I
24 В	0,2 А
3,5 В	0,2 А
2х14	0,4 А
2х24	3 А
2х16	4,5 А

Измерения
Измерения проводились при помощи специального измерительного микрофона Behringer ECM8000

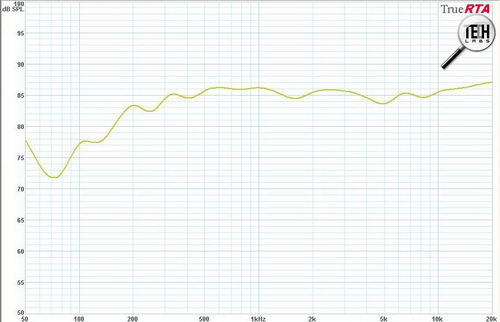

В результате измерений амплитудно-частотной характеристики акустики Microlab X27 можно видеть, что максимальная неравномерность АЧХ находится в пределах +/-2.5 дБ. Стоит отметить, что примененная в Х-27 ВЧ головка, выполняет свою роль на все сто – на высоких частотах нет ни малейшего завала.

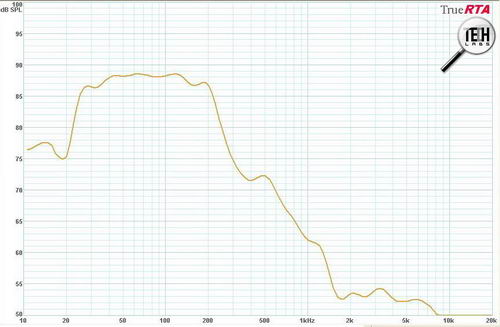

Неравномерность АЧХ сабвуфера в диапазоне частот от 25 до 200 Гц составляет примерно +/- 1.5 дБ - очень хороший результат.

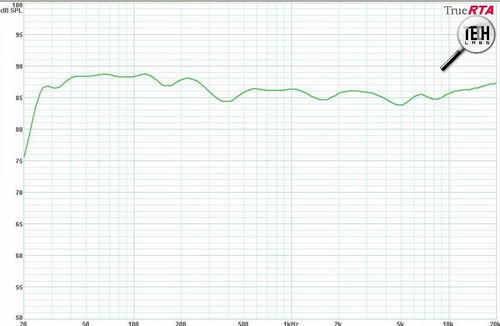

Суммарная неравномерность АЧХ всей системы составляет +/- 2.5 дБ. Но на суммарном графике наблюдается общий подъем уровня низких частот, проигрываемых сабвуфером. Возможно, это влияние среднего по размерам помещения. В большом помещении уровень низких частот будет чуть ниже и общая неравномерность АЧХ будет в пределах +/-1.5 дБ, что соответствует требованиям стандарта hi-fi (+/-2 дБ). Если вы планируете размещать акустику в небольшом помещении, то для получения ровной АЧХ рекомендуем немного уменьшить уровень низких частот.

Прослушивание
Субъективная оценка проводилась с помощью нескольких тестовых дисков.
Микродинамика и макродинамика заслуживают оценки "отлично". Четко слышны тонкие штрихи игры музыканта, удары пальцев по струнам. Во время игры оркестра с большой громкостью четко различимы не только группы, но и отдельные инструменты.
Глубина звуковой сцены на "удовлетворительно", а фокусировка источника звука в вертикальной и горизонтальной плоскости просто отличная.
Натуральность передачи звуковой атаки великолепная: ударные инструменты звучат очень естественно – кажется, что мы сидим перед ударной установкой. В играх отработка взрывов и тому подобных звуковых эффектов – на достойном уровне.
Линейность звучания на разных уровнях громкости также очень хорошая – при игре оркестра с малой громкостью отдельные инструменты четко различимы.
При прослушивании музыки с аудиодисков уровень высоких частот достаточный, чтобы музыка звучала чисто и мягко. При прослушивании композиций в формате mp3 высоких частот немного не хватает в силу особенностей сжатия, применяемого в данном формате. В этом случае поднятие уровня ВЧ на 1-2 дБ практически исключает неудобства.
В общем, данная модель акустики позволяет комфортно прослушивать музыку различных жанров: звучат отчетливо и тяжелый рок, и танцевальные направления электронной музыки. При просмотре фильмов и в играх хорошая динамика сабвуфера позволит в полной мере окунуться в звуковую картину.
